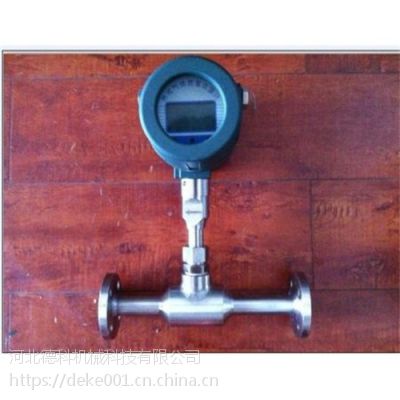

热式气体质量流量计概述热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准热电阻（RTD）组成。一个是速度传感器RH，一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时，其中传感器RH被加热，另一个传感器RMG用于感应被测气体温度。随着气体流速的增加，气流带走更多热量，传感器RH的温度下降。热气体质量流量计特点:● 不同气体系数的设定● 显示零点的清零● 输出模拟量的校正● 多点非线性曲线修正● 宽量程比大于1000：1● 大口径小流量测量● 现场可对仪表设定● 接近零压力损失的封装传感器● 对振动不敏感● 直管段要求较小● 测量值与压力关，真正的质量流量检测● 采用专家算法，实现仪表的高精度和稳定性● 小于一秒的响应时间● 液晶显示，具有瞬时累积双显示，需切换插入式热气体质量流量计应用:● 工厂压缩空气测量● 锅炉的燃气和空气送风测量● 污水处理曝气测量● 火炬气体测量● 钢铁厂加气测量● 化肥厂氨气测量● 炼铁厂高炉煤气的测量● 电厂高炉的一次风、二次风的测量● 煤粉燃烧过程粉/气配比控制● 烟筒烟道排气监测SO2和NOX的排量● 燃料电池工厂各种气体流量测量● 水泥工业竖式磨粉机排放热气流量控制● 热处理淬火炉等氢、氧、氮等气体的控制● 轧钢厂加热炉燃气的测量及控制工业管道● 燃气过程中空气流量测量● 实验室中各种高纯气体的测量● 食品加工操作中新鲜空气的加入● 啤酒厂中的二氧化碳处理● 医药行业瓶子消毒器中热空气的流量监测● 化工行业中CL2及其他腐蚀性气体的测量● 天然气气体流量测量插入式热气体质量流量计技术参数：◆ 准 确 度: &plun;1%的读数 &plun;0.5%满量程◆ 重 复 性: 0.2%满量程◆ 温度范围: 环境温度-20 ℃--70℃◆ 介质温度-20℃-200℃或-20℃-350℃◆ 供电电源：24VDC/220VAC◆ 模拟输出：4-20mADC◆ 响应时间：≤1秒◆ 温度系数：0.05%/℃◆ 通讯接口：串口输出RS232/RS485◆ 在线显示：液晶显示瞬时及累积流量◆ 过程压力：≤4.2MPa（大于此压力需与本公司协商定制）◆ 过程连接: 法兰，如需其它安装方式需提前与本公司协商定制。◆ 防爆等：EXdIICT4◆ 防护等：传感器IP67 变送器IP65◆ 报 警 点：继电器干接点输出，可选则上限单报警点或上下限双报警点◆ 适用介质：不含水分的气体◆ 测量范围：0.05--80m/s（标准状态为20 ℃， 0.10133MPa）◆ 传感器材质：标准为316L；哈C；钽◆ 探杆材质：标准为1Cr18Ni9Ti；316L；哈C；钽◆ 外壳材质：危险领域安装外壳为粉末涂层的铝铸件。

LUGB涡街流量计结构简单，压损小，精度高，测量介质范围广，可测量程范围宽，广泛应用于石油、化工、冶金、电力、环保、食品等行业。主要特点。●结构简单而牢固，可动部件，长期运行十分可靠●可测介质范围广，可测量程范围宽●可测介质温度高●压力损失较小，运行费用低，更具节能意义●安装简单，维护方便主要技术参数●测量介质：液体、气体、饱和蒸汽、过热蒸汽●公称口径：DN10 — DN500●介质温度：－40℃ — +150℃；-40℃ — +280℃；－40℃ — +350℃；-40℃ — +420（只限产品）●压力等：LUGB法兰卡装型，PN2.5MPa（）；大于PN2.5MPa协商供货LUGB法兰连接型，PN1.6MPa（）；大于PN1.6MPa协商供货●法兰标准：LUGB法兰卡装型，厂家提供专用法兰LUGB法兰连接型，GB/T9119—2000（用户可提供其他法兰标准）●精度等：1.5、1.0（）、0.5、0.2（需协议供货)●可测流速范围：液体，0.4 m/s —10 m/s气体、蒸汽，4m/s — 70 m/s●放大器选择：普***冲输出型(12—24VDC)普通两线制4—20mA输出型(24VDC)现场显示脉冲输出型(24VDC与3.6VDC)现场显示两线制4—20mA输出(24VDC与3.6VDC)现场显示数字滤波型(24VDC)●通讯方式：RS485 HART●防爆等：本安型ExiaIICT4；隔爆型ExdIICT6●防护等：IP65、IP67、IP68●表体材质：不锈钢304（其他协议供货）

功能规格电源12/24VDC输出4~20mA负载电阻50×（V-13）—其中V为电源电压耐压介质温度环境温度-40℃~55℃湿度5~90%启动时间2s流速范围液体0.3~0.7m/s气体3~60m/s蒸汽3~70m/s本安防爆iaIICT5隔离防爆dIICT1~T4性能规格参考精度&plun;0.5%；&plun;1%（非线性和重复性）量程比稳定性<&plun;0.25%/年响应时间<200ms振动影响2g（1.5~150Hz）时，上限值的&plun;0.02%电源影响0.01%标定量程/V位置影响射频干扰&plun;0.25%（场强为30V/m, <1000MHz）

街流量计是基于卡门涡街原理而研制成功的一种具有***水平的流量计。由于它具有其它流量计不可兼得的优点，自七十年代以来得到了迅速发展，据有关资料显示，现在日本，欧美等发达使用涡街流量计的比例大幅度上升，已广泛应用于各个领域。将在未来流量仪表中占主导地位，是孔板流量计理想的替代产品。涡街流量计适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。涡街流量计特点：结构简单而牢固，可动部件，可靠性高，长期运行十分可靠。安装简单，维护十分方便。检测传感器不直接接触被测介质，性能稳定，寿命长。输出是与流量成正比的脉冲信号，零点漂移，精度高。测量范围宽，量程比可达涡街流量传感器工况流量范围参考表：仪表口径：40液体：测量范围：2.5-25输出频率范围：10-200仪表口径(mm)液体气体测量范围(m3/h)输出频率范围(Hz)测量范围(m3/h)输出频率范围(Hz)151.2-6115-5804~28240-2350201.5-1060-4226~40210-2132252～1635～40010~60190～1140402.5~2510～20025~180140～1040503.5~408～13035～30094～1020657.5~707~10050~50060~6008012～1306～8280～80055～69010018~1605～60120～120042～53612525~2504 ~ 46150~150025~30015050~4003～40320～280033～38020070~7002～31560～600022～315250120~12002.5～25890～800018～221300200~20002.2～221360～1200016～213

气体涡街流量计产品介绍 空气型涡街流量计涡街流量计主要用途：LUGB型涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。涡街流量计主要技术参数：公称通径：DN25、40、65、80、100、125、150、200、250、300 DN>300采用插入式结构被测介质：液体、气体、蒸汽精度：液体1 气体1.5使用温度：-20°C~+100°C;100°C~+280°C; 100°C~+350°C使用压力：2.5MPa(>2.5MPa 协商供货）材质:1Cr18Ni9Ti（其他材料协议供货）涡街流量计输出信号：有三线制电压脉冲信号型涡街计，低电平≤１V高电平≥５V有二线制4～20mA标准电流信号涡街流量计。防爆型LUGB型涡街流量计，采用是本安防爆技术。电池供电的涡街流流量计其防爆标志为“Ex ia II BI4”，适合不高于II类B的0区、1区、2区含有T1-T4组合的危险场所使用；靠栅供电的涡街流量计其防爆标志为“Ex ia II BT5”，适于II类B 的0区、1区、2区含有T1-T5组的危险场所使有现场直读型涡街流量计。涡街流量计选型指南1 选型之前，应先确定被测介质的流量值（可以是估算值），再按规定的流量范围选定涡街流量计的规格。2 依据涡街流量计的用途选取涡街信号输出方式：3 依据被测介质的温度，选用高温或低温的涡街流量计。4 防爆场所使用的涡街流量计, 请选用防爆型涡街流量计，有电池供电型和外接电源型。
