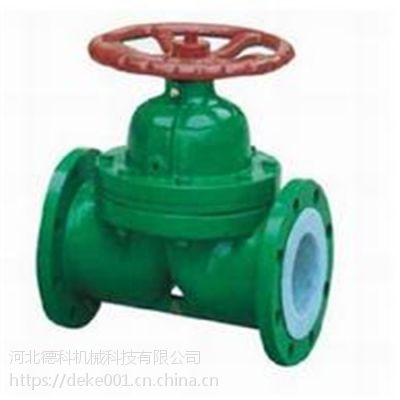

G41J衬胶隔膜阀产品名称：G41J衬胶堰式隔膜阀 产品特点：G41W衬里隔膜阀,G41J衬胶堰式隔膜阀,隔膜阀设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 部件列表：1、阀体　2、阀体衬里 　3、隔膜　4、阀瓣?　5、阀杆　6、阀盖　7、手轮 G41J衬胶隔膜阀产品用途： 用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。 适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料) 压力等：PN0.6、1.0、1.6 G41J衬胶隔膜阀阀体材料： 阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢 衬里：衬里、橡胶 隔膜：橡胶 阀瓣：铸铁 阀杆：碳钢、不锈钢 手轮：铸铁 G41J衬胶隔膜阀测试： 衬里层：电火花检测 试验与检验按GB/T13297标准 公称压力：PN(Mpa) 阀体：PN×1.5 密封：PN×1.1 G41J衬胶隔膜阀产品特点：隔膜阀是一种特殊形式的截断阀。 1、弹性密封的开闭件，确保没有内漏； 2、流线型的流道，使得压力损失小； 3、没有填料函，因此没有外漏； 4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀； 5、隔膜可更换，维护费用低； 6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。 G41J衬胶隔膜阀尺寸及重量：公称通径 DN公称压力 Mpa工作压力 MpaL (mm)D (mm)D1 (mm)n-φd (mm)F (mm)H1 (mm)H2 (mm)D0 (mm)质量151．51．012595654-1421051161204．520135105754-1421171281204．525145115854-1421211351205321601401004-1821321501207401801501104-1831561761409502101651254-18316919514012．5652501851454-18320023620019803002001604-18321625620025．51003502201808-183270322280401254002502108-183315380320621504602852408-22337845832080．52000．60．45703402958-22451863840014625068039535012-22458372050024030079044540012-22469877850033435090050546016-2247238835003714000．25100056551516-2648681078640584

ZJHPF46气动薄膜单座衬氟调节阀是衬氟阀门、衬胶阀门其中一种产品，气动调节阀，气动薄膜单座衬氟衬胶调节阀，它是一种顶导向防腐蚀直通单座调节阀，它具有型小，结构简单、大容量、密封性能好等特点。它由以下两部分共同组合而成：气动薄膜执行机构（或者是电动薄膜执行机构）和直通单座衬氟塑阀。本产品的内壁和接触介质的部分都采用了高压注塑工艺。气动薄膜单座调节的衬里选择具有耐腐蚀的F46(全称：聚全氟乙丙烯)，又使用波纹管密封，填料和波纹管的双重密封，使得密封性能达到了零泄漏的程度。因此它在一般介质和工业生产过程中得到了广泛的推广和使用。比如在石油化工方面，在医药冶金领域，电力等行业得到了很好的发挥与运用。由于它采用了F46密封材质，所以它对强酸强碱介质甚至是有毒的气体、液体介质的过程中提供强有力的控制。选用多弹簧气动薄膜机构或电动执行机构时，由于小开度时的震动被***顶部向导系统克服，使得它的有效使用时间***。气动薄膜单座调节阀的产品特点：一、316不锈钢材质的阀芯、阀座、阀杆和阀体内腔，使得单座调节阀具有耐强酸碱腐蚀性的性能。二、采用双重密封：F46耐腐蚀的隔膜填料和波纹管的双重保障，密封性能好，达到渗漏三、阀座和阀芯都采用软密封，使得泄漏量小，接近零泄漏。四．衬氟气动薄膜单座调节阀采用了轻小型多弹簧式执行机构，使其具备了小体积，轻重量，及高精度调节的优点。ZJHPF46气动薄膜单座衬氟调节阀是奇高气动衬胶截止阀、衬氟截止阀系列产品之一。衬氟气动薄膜单座调节阀型号编制ZJHP16CGK自控阀门执行机构：多弹簧气动薄膜执行机构阀门结构类型：公称压力：阀体材质：温度类型：作用型式：J：表示精小型P：表示单座16：表示1.6MPaC：表示碳钢G：中温型常温省略K：表示气开型N：表示双座25：表示2.5MPaP：表示不锈钢B：表示气关型M：表示套筒阀40：表示4.0MPaF46：表示阀体衬氟外形尺寸公称通径DN(㎜)3/4″20253240506580100150L116180185200220250275300350480A245245245245290290362362362454H401445485495523532697699699817H1506570807188102140170190重量171719212831.5546480120

EG6B41J常闭型英标衬胶气动隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。产品名称：英标常闭式气动衬胶隔膜阀产品特点：W型　JFS型　EG6K41W、J、F-6、10、16型设计与制造按：GB12239或BS5156结构长度按：GB12221或BS5156兰连接尺寸按：GB4216.4或BS4504试验与检验按：GB/T13927或BS5156适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等：PN(MPa) 0.6 1.0 1.6材料：阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：衬里、橡胶隔膜：橡胶阀瓣：铸铁、碳钢阀杆：碳钢、不锈钢手轮：铸铁测试：衬里层：电火花检测试验与检验按BS6755标准公称压力：PN(MPa)阀体：PN×1.5密封：PN×1.1结构特点：隔膜阀是一种特殊形式的截止阀：1. 弹性密封的开闭件，确保没有内漏；2. 流线型的流道，使得压力损失小；3. 没有填料函，因此没有外漏；4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;5. 隔膜可更换，维护费用低；6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。EG6B41J气动常闭式衬胶隔膜阀，EG6B41J-10，EG6B41J-6型号衬胶阀门是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。

概述产品特点： 隔膜阀 是一种特殊形工的具有截断功能的阀门，其启闭件由钢质瓣与软质材料（橡胶和氟塑料复合）制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。设计规范：遵循GB 1239,　BS 5156标准。驱动方式：手动、气动（常开或常闭）、电动。法兰连接隔膜阀设计与制造符合中国标准基本结构形式：堰式，直流式公称压力PN0.6~1.0(Mpa)公称能径DN15-400(mm)手动G41J(堰式)手动G641J(往复式)G41F5(堰式)G641F5(往复式)G45J(直流式)G6B41F(常闭式)G45F5(直流式)G6B41F5(常闭式)电动G9B41J(防爆式)电动G941J(普通型)G9B41F5(防爆式)G941F5(普通型)遵循规范STANDARD设计与制造GB12239结构长度GB1221/JB1688法兰尺寸JB78/JB79(GB　HG　SH)压力试验GB/T13927标签GB12220供货GB/T12252主要零部件材料序号零件名称灰铸铁铸钢不锈钢***碳钢ZCPRPLRL1阀体、阀盖、阀瓣HT250WCBCF8CF8MCF3CF3M2阀杆351Cr131Cr18Ni19Ti1Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo23衬里层FEP（F46） PFA PCTFE（F3）4隔膜FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）5阀杆螺母ZCuAL10Fe3 ZCuAL10Fe36螺栓35351Cr17Ni21Cr17Ni21Cr17Ni9Ti1Cr17Ni9Ti7螺母45450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni98手轮HT200HT200WCCWCCWCCWCC外形连接尺寸及重量型号公称通径DN(mm)尺寸（㎜）LDD1D0Z-φdHH1H2H3重量(㎏)G41WJFS-61512595651204-φ14----3.820135105751204-φ14----4.225145115851204-φ14121135--4.53216011351001204-φ18132150--7401801451101404-φ18156176--9502101601251404-φ18169195--12652501801452004-φ18202236--18803001951602004-φ18216256--24.51003502151802808-φ18270322--38.51254002452103208-φ18338406--601504602802403208-φ23384464--82G41WJFS-42005703352954008-φ23518638--14925068039035050012-φ23598734--24030079044040056012-φ23698778--35035090050046056016-φ23723883--392400100056551564016-φ258681078

衬胶隔膜阀　　衬胶隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。衬胶隔膜阀的特点　　突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。　　1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。　　2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。　　3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。　　4、一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用，隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。编辑本段衬胶隔膜阀主要性能　　漏率：≤1.3×10-5Pa。L/S　　材料：WCB、304、316L　　　工作介质：气，水，油　　工作温度：氟橡胶-30℃～+150℃衬氟隔膜阀工作原理　　气动衬胶隔膜阀：　　　以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。其特点为：结构紧凑、简单、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长，≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便。　　电动衬胶隔膜阀：　　1、本阀由阀体、阀盖、阀杆、阀瓣、隔膜、其它驱动零件等组成。　　2阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。　　3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，先应将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。　　4.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。维护保养和安装使用注意事项　　1、阀门应存放在干燥通风的室内，严禁堆迭放置。　　2、库存阀门的通路两端必须封口，以防异物进入内腔而损伤密封部件。且应避免与油类或其它易燃物品接触。　　3、本阀的金属加工表面应污垢，并涂以防锈剂。　　4、衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。　　5、在存放期间或停用期间，应逆时针旋转手轮，使阀门处于微启状态，避免使隔膜因长期受压而失去弹性。　　6、运输过程中或安装时，吊索不得系结在手轮或阀杆上。并严禁与其它金属或硬质物撞击，以防损伤零件和衬层。 字串6　　7、安装前，应仔细核对管路的运行条件及介质是否与本阀规定的适用范围相符，避免选型不当而造成不必要的损失，乃致发生意外事故。　　8、本阀除不宜应用于真空管路外，可在管路的任意位置安装作双向流动，但应确保操作和维修的方便。　　9、安装时，应将阀体内腔清洗干净，防止污垢卡阻或损伤密封部件，并检查各部位连接螺栓是否均匀紧固。　　10、运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。　　11、当需要换隔膜时，应注意切勿将隔膜拧得过紧或过松。　　12、本阀如应用于间断性运行管路上，则在停止使用期间，应清洗与介质接触部位，以延长使用寿命。　　13、在手动操作纵阀门时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或密封部位。　　14、经检修后的阀门，在应用前，需按有关测试规定进行密封性试验，合格后方能安装。并作好维修记不以备查考。优点　　1.衬胶隔膜阀与其它阀门的区别在於：采用填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜了通常阀门的“跑、冒、滴、漏”等弊端。　　2.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。　　3.阀体内腔表面视复有厅供选择的多种橡胶。所以拥有优越的耐腐蚀的特点。　　4.密闭件为富有弹性的橡胶隔膜。所以还拥有较好的密闭性和小的关闭力。　　5.衬胶隔膜阀是由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成的一种阀体。
